半導體超高純氮氣：淨化器壽命與分配流量量測
半導體超高純氮氣：淨化器壽命與分配流量量測
用差壓式質量流量計累計氮氣用量，依實際流量安排淨化器更換，不再靠猜。
- 適用產業：半導體晶圓廠、面板與光電製程、氣體供應系統整合
- 應用領域：氮氣淨化器壽命管理、分配管路流量驗證、吹淨與保護氣體監控
- 推薦產品：Alicat M 氣體質量流量計、Alicat MC 氣體質量流量控制器、Alicat Whisper 微壓損氣體質量流量控制器、Alicat P 系列壓力數位介面傳送器
淨化床的壽命看「通過量」，不是看日曆
- 晶圓廠使用大量超高純（UHP）氮氣做吹淨、保護與載氣
- 廠務氮氣約 99.999% 純度，最後一道淨化由使用點的淨化器完成
- 淨化床是有限容量的耗材，壽命取決於通過的氣體總量；若實際流量高於設計流量，床體可能比預定更換日早好幾個月就穿透，而且氣體中沒有任何預警

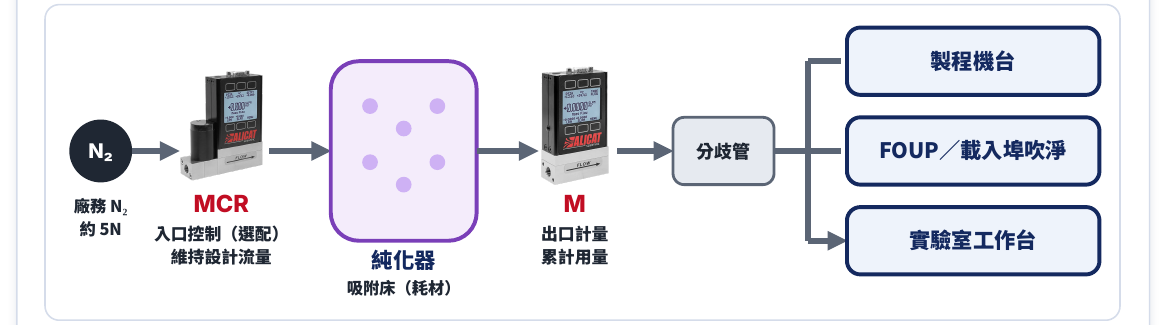

解法：下游累計流量計＋上游定流量
- 在淨化器出口端裝一台層流差壓式質量流量計，利用累計功能（累計誤差 ±0.1% 讀值）把實際輸出體積與淨化床額定容量比對，用來排定更換或再生
- 需要的話，在入口端加一台質量流量控制器，把流量固定在淨化器的設計值，讓壽命預算依預期速度消耗
怎麼選型、數字怎麼看
- 以 10 slpm 平均流量、一年壽命的淨化器為例，一年約可處理 530 萬標準公升；若實際以 30 slpm 運轉，約四個月就用完
- 流量計若偏低 1%，一年期更換日約誤差 4 天，偏低 5% 則約 18 天
- 儀表量程也不要選過大：500 SLPM 的儀表用在 5 SLPM 的支路，誤差可能達讀值的約五分之一
導入效益
- 維護依實際通過量排程
- 某一路流量超出規劃，第一天就能發現
- 留下可追溯的交付記錄
- 同一支管口取得流量、壓力、溫度，能分辨是需求改變還是上游問題
- 流量計與控制器使用相同量測原理與通訊介面
關鍵規格（選型參考）
| 產品 | 規格 |
|---|---|
| Alicat M 質量流量計 | 量程比 0.01–100% FS 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) 內建 98–130 種氣體（含 32 種腐蝕性氣體），可自訂混合氣 同時顯示質量流量、體積流量、壓力與溫度 免暖機、免直管段 |
| Alicat MC 質量流量控制器 | 量程比 0.01–100% FS（MC）、1–100% FS（MCS） 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) 內建 98–130 種氣體（含 32 種腐蝕性氣體） 詢價請提供進、出口操作壓力（決定閥門尺寸） |
| Alicat Whisper 低壓損系列 | 適合接近大氣壓、幾乎沒有系統壓力的管路 最大入口壓力 45 psig 量程比 0.5–100% FS 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) |
| Alicat P 壓力傳送器 | 精度 ±0.25% FS，高精度選配 ±0.125% FS 量程比 0.5–100% FS；耐壓 3 倍滿量程 標準接頭 1/8" NPT 母（可轉 VCR、SAE、BSPP） 腐蝕性氣體或液體選 PS 系列 |
| 通訊介面（Alicat 共通） | 數位：RS-232／RS-485、Modbus RTU；可選 PROFIBUS、DeviceNet、EtherCAT、EtherNet/IP、Modbus TCP/IP 類比：0–5 Vdc、4–20 mA、0–10 Vdc、1–5 Vdc |
數值取自子嘉產品頁；實際規格依型號、量程與氣體／液體而定，選型請洽子嘉。
