燃燒器測試：燃料與空氣流量的空燃比控制
燃燒器測試：燃料與空氣流量的空燃比控制
燃料氣與助燃空氣各用一台質量流量控制器，空燃比由兩個設定值決定，火焰更穩定。
- 適用產業：燃燒器與鍋爐製造、燃氣設備檢測、熱處理與窯爐、學研燃燒實驗室
- 應用領域：燃燒器性能與認證測試、空燃比控制、噴嘴與孔口流量檢查、燃燒研究
- 推薦產品：Alicat MC 氣體質量流量控制器、Alicat M 氣體質量流量計、Alicat PC 數位介面壓力控制閥
挑戰：空燃比一飄，火焰就變
燃燒器的火焰形狀、溫度與排放，取決於燃料與空氣的比例。以手動閥或浮子流量計調整，比例會隨氣源壓力、溫度變化而漂移，測試結果難以重現。
噴嘴與孔口長時間使用後可能堵塞或磨耗，若沒有流量數據，往往要等到燃燒異常才發現。
解決方案：燃料與空氣各用一台 MC

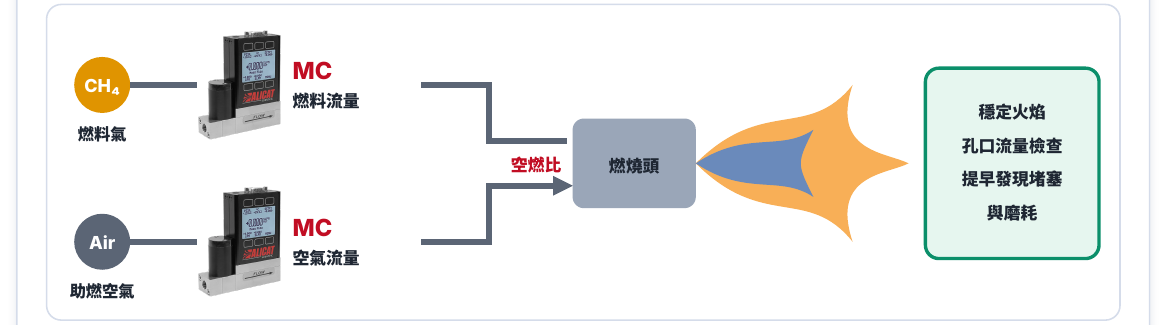

- 燃料氣（如甲烷）與助燃空氣各接一台 MC 質量流量控制器，兩者的設定值比例就是空燃比
- 以甲烷為例，完全燃燒的理論空氣量約為燃料體積的 9.5 倍，可依測試目的設定過剩空氣比例
在固定入口壓力下記錄孔口流量，與基準值比較，就能及早發現堵塞與磨耗。
系統配置一覽
| 位置 | 建議產品 | 功能 |
|---|---|---|
| 燃料氣管路 | MC 質量流量控制器 | 控制燃料流量 |
| 助燃空氣管路 | MC 質量流量控制器 | 控制空氣流量 |
| 孔口／噴嘴檢查 | M 系列質量流量計 | 量測流量並與基準比較 |
| 入口壓力 | PC 壓力控制器 | 固定測試壓力 |
關鍵規格（選型參考）
| 項目 | 規格 |
|---|---|
| MC 質量流量控制器 | 量程比 0.01–100% FS 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) 內建 98～130 種氣體校正（含 32 種腐蝕性氣體），可自訂 20 組混合氣（每組最多 5 種） |
| M 質量流量計 | 量程比 0.01–100% FS 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) 同時顯示質量流量、體積流量、壓力與溫度 可選流量累計（TOT） 免暖機、免直管段 |
| PC 壓力控制器 | 精度 ±0.25% FS，高精度選配 ±0.125% FS 量程比 0.01–100% FS（PC／PCP） |
導入效益
- 空燃比可數位設定、可記錄
- 火焰穩定，測試結果可重現
- 燃料改變時（例如天然氣摻氫）只需調整氣體設定與比例
- 孔口流量趨勢可作為預防保養依據
選型提醒
- 請提供燃料種類、最大燃料與空氣流量、入口壓力
- 燃料氣屬易燃氣體，安裝區域若有防爆需求，請先告知子嘉以選擇合適機型
- 量測摻氫燃料時，需確認氣體設定與材質相容性
