狹縫式塗佈（Slot-die）：無脈動的壓力式流量控制
狹縫式塗佈（Slot-die）：無脈動的壓力式流量控制
用 Elveflow OB1 壓力控制器取代注射幫浦，讓膜厚更均勻、廢料更少。
- 適用產業：印刷電子、電池與燃料電池、功能性薄膜、光學與感測器塗層
- 應用領域：連續與間歇式狹縫塗佈、薄膜厚度控制、實驗室小量試作
- 推薦產品：Elveflow OB1 微流體壓力／真空流量控制系統、Elveflow MFS 微流道流量計、Elveflow BFS 微流道 Coriolis 科里奧流量計、Elveflow MUX WIRE 閥控制器
為什麼用壓力控制取代注射幫浦
- 狹縫式塗佈是在基材上沉積薄而均勻膜層的方法
- 傳統注射幫浦會有脈動與響應慢的問題；Elveflow 以壓力驅動，OB1 壓力控制器提供穩定、無脈動的流量，容器大小不影響塗佈結果，同時支援連續與間歇塗佈，響應快、減少浪費與製程時間
套件內容
- 可整合進既有狹縫塗佈機
- OB1 流量控制器
- 含 Luer Lock 接頭與管路的入門組、完整接頭組
- ESI 軟體、軟體開發工具與通訊協定
- 使用手冊，以及安裝與教育訓練支援
適用領域
- 印刷電子
- 電池與燃料電池等能源儲存與轉換
- 塗佈與貼合
- 光學、感測器與保護表面等功能性薄膜
- 印刷紡織與裝飾塗層
導入效益
- 穩定流量帶來一致的膜厚
- 非接觸式驅動沒有化學相容與污染顧慮，也更容易清洗
- 氣泡少
- 軟體介面直覺，容易整合到現有流程
圖解與比較：壓力驅動的狹縫塗佈
加壓試劑容器
➔

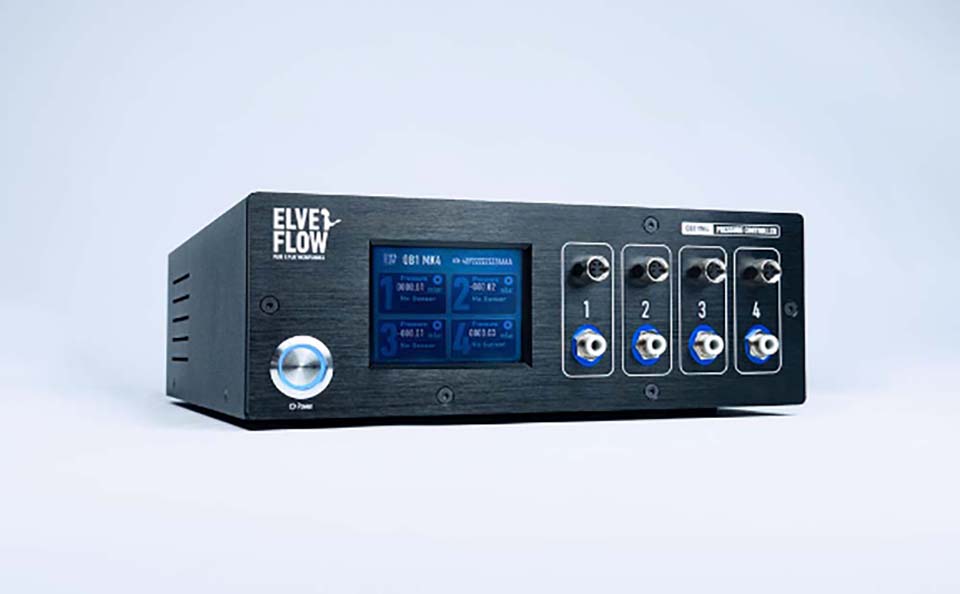

OB1 壓力控制器
➔
流量感測器（選配）
➔
狹縫塗佈頭
➔
基材上的均勻膜層
關鍵規格（選型參考）
| 產品 | 規格 |
|---|---|
| Elveflow OB1 壓力控制器 | 壓力範圍：200 mbar、2,000 mbar、8,000 mbar、-900～1,000 mbar、-900～6,000 mbar 1～4 個獨立通道；反應時間 10 ms 壓力控制精度 0.005–0.015%（依模組與應用條件） 可輸出 ramp、sine、square、triangle 或自訂波形；加購流量計可閉迴路控制流量 可用 C、Python、MATLAB、LabVIEW 或 Elveflow 軟體控制 |
| Elveflow MFS 流量計 | 量程（水）：±1.5 µL/min、±7 µL/min、±80 µL/min、±1 mL/min、±5 mL/min、±40 mL/min（部分量程另有 IPA 校正） 雙向量測（壓力或真空驅動） 接頭 UNF 1/4-28；接液 玻璃、PEEK、FEP、PPS、316L |
| Elveflow BFS 科里奧流量計 | 量程 0.1–200 g/h、1–2,000 g/h、30–30,000 g/h 精度 0.2–2%（液體）、0.5%（氣體） 液體、氣體皆可量測（如水、油、酒精） 接頭 UNF 1/4-28 或 Swagelok |
| Elveflow MUX Wire | 最多獨立或同時控制 8 個閥 閥切換時間 20 ms 內；內部體積 14 µL；接液 PEEK／FKM 閥型：高壓 6 bar、低壓 3 bar、小流量型；2 通或 3 通；常開或常閉 接頭 1/4-28 UNF |
數值取自子嘉產品頁；實際規格依型號、量程與氣體／液體而定，選型請洽子嘉。
