腸道晶片（Gut-on-a-Chip）：流動下的上皮與內皮共培養
腸道晶片（Gut-on-a-Chip）：流動下的上皮與內皮共培養
用 OB1 與 MUX 閥組成「即插即用」平台，做出比 2D 培養更接近人體的腸道模型。
- 適用產業：藥物吸收與毒性測試、腸道微生物體研究、疾病模型、器官晶片
- 應用領域：腸上皮／血管內皮共培養、剪切力控制、培養基循環與自動取樣
- 推薦產品：Elveflow OB1 微流體壓力／真空流量控制系統、Elveflow MUX RECIRCULATION 循環閥、Elveflow MUX DISTRIBUTION 12 位旋轉分配閥、Elveflow MFS 微流道流量計、Elveflow MBD 微流道氣泡偵測器
晶片設計
- 晶片有兩條微通道，中間以多孔彈性薄膜隔開：一條代表腸腔，鋪腸上皮細胞；另一條代表血管，鋪血管內皮細胞
- PDMS 是常見材料（透氣、透光、生物相容），但可能吸附親脂性化合物，選材要注意
實驗平台
- 一套預先整合、由單一軟體管理的系統
- OB1 壓力控制器（最多 4 路獨立壓力或真空）
- MUX RECIRCULATION 循環閥（閉迴路單向循環，維持長期穩定）
- MUX DISTRIBUTION 旋轉分配閥（分配培養基或收集樣品）
- 微流體液體流量感測器、除氣泡器
- 橫流式薄膜晶片、Falcon 試劑瓶
- 3 口 2 位閥、MUX WIRE 控制器、壓力分流歧管與配件
研究方向
- 疾病模型
- 藥物吸收與毒性
- 病原體入侵
- 腸道微生物交互作用
- 腸—免疫、腸—腦、腸—肝等多器官軸線
導入效益
- 開箱即可組裝
- 流量與剪切力精準，貼近腸道條件
- 穩定持續的循環支持長期實驗
- 培養基分配與取樣自動化
- 可客製並套用到其他微流體應用

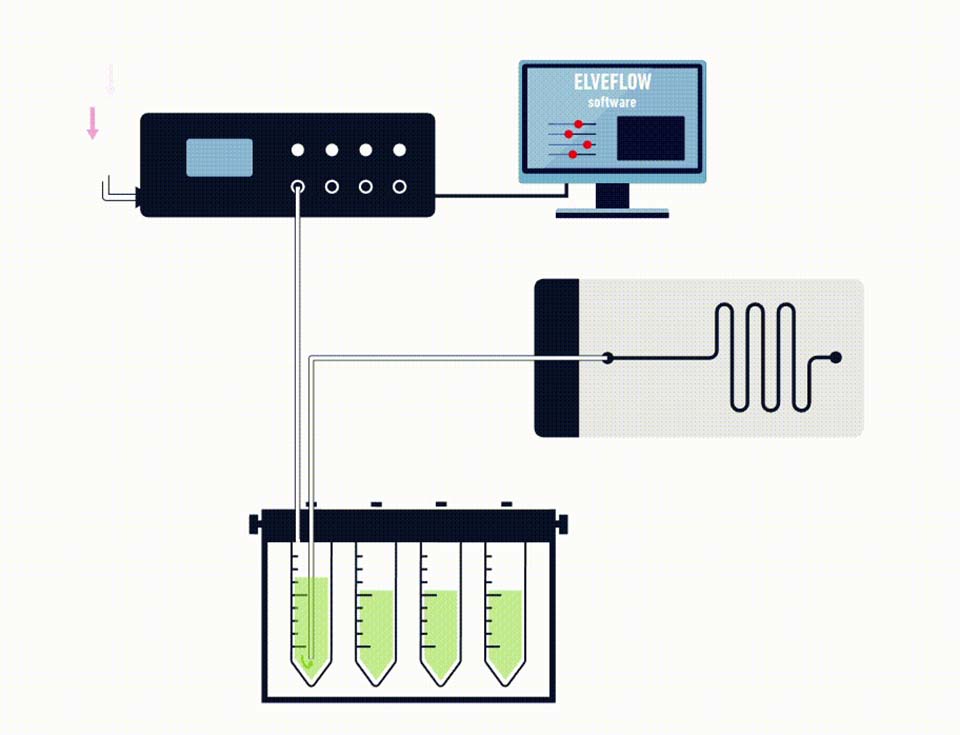

圖解：腸道晶片灌流平台
Falcon 試劑瓶
➔
OB1 壓力控制器
➔
MUX RECIRCULATION 循環閥
➔
除氣泡器
➔
橫流薄膜晶片
➔
MUX DISTRIBUTION 分配閥 → 取樣
關鍵規格（選型參考）
| 產品 | 規格 |
|---|---|
| Elveflow OB1 壓力控制器 | 壓力範圍：200 mbar、2,000 mbar、8,000 mbar、-900～1,000 mbar、-900～6,000 mbar 1～4 個獨立通道；反應時間 10 ms 壓力控制精度 0.005–0.015%（依模組與應用條件） 可輸出 ramp、sine、square、triangle 或自訂波形；加購流量計可閉迴路控制流量 可用 C、Python、MATLAB、LabVIEW 或 Elveflow 軟體控制 |
| Elveflow MUX Recirculation | 6 埠／2 位置循環閥，適用密閉迴路 耐壓 7 bar 接液 PCTFE、PTFE；接頭 1/4-28 UNF |
| Elveflow MUX Distribution | 13 埠／12 通道雙向切換：1 種液體分到 12 路，或 12 種液體注入 1 路 耐壓 9 bar／7 bar；內部體積 11.6 µL／3.5 µL（依型號） 接液 PCTFE、PTFE；接頭 1/4-28 UNF |
| Elveflow MFS 流量計 | 量程（水）：±1.5 µL/min、±7 µL/min、±80 µL/min、±1 mL/min、±5 mL/min、±40 mL/min（部分量程另有 IPA 校正） 雙向量測（壓力或真空驅動） 接頭 UNF 1/4-28；接液 玻璃、PEEK、FEP、PPS、316L |
| Elveflow MBD 氣泡偵測器 | 偵測透明管路中是否有液體，並送出訊號讓其他儀器停止、等待或重置 用於氣泡偵測與液位感測，避免氣泡損傷細胞 |
數值取自子嘉產品頁；實際規格依型號、量程與氣體／液體而定，選型請洽子嘉。
