自動定量點膠：nL～µL 微量液體分注
自動定量點膠：nL～µL 微量液體分注
非接觸、可重複的壓力式分注，連續與數位（點滴）模式一台搞定。
- 適用產業：製藥與生技、半導體、電子封裝與組裝、實驗自動化
- 應用領域：nL～µL 微量液體連續分注、數位點滴分注、低到高黏度液體注入
- 推薦產品：Elveflow OB1 微流體壓力／真空流量控制系統、Elveflow BFS 微流道 Coriolis 科里奧流量計、Elveflow MPS 微小體積壓力感應器（small）、Elveflow MUX WIRE 閥控制器
需求與做法
- 要自動分注 nL 到 µL 的液體，並能在連續與數位（步進）模式間切換
- Elveflow 以多通道壓力控制器調節注入壓力，管路上的壓力感測器與控制器形成回饋迴路，使注入點壓力維持恆定；快速切換的 2/2 電磁閥由閥控制器驅動，切換連續或數位分注
系統組成

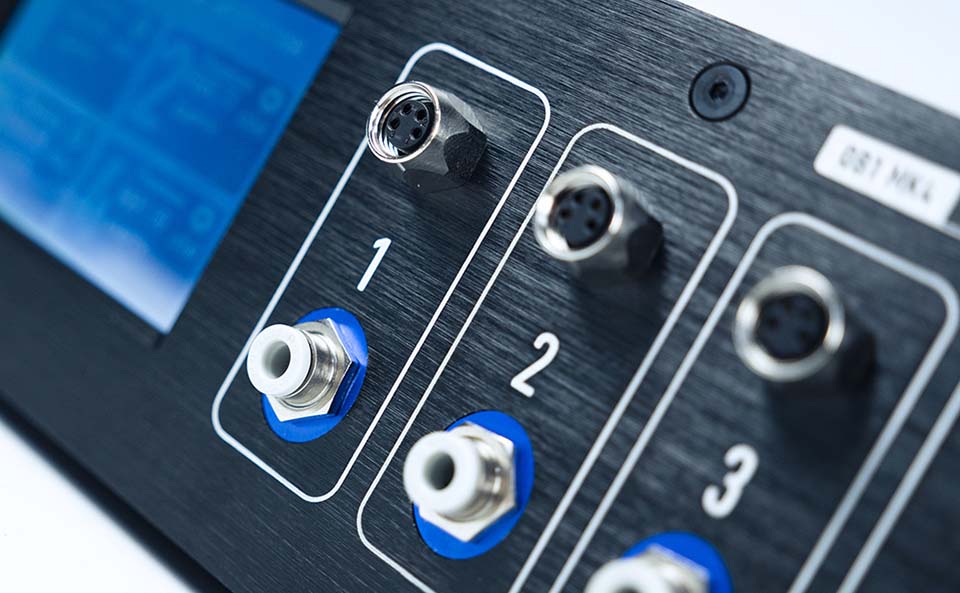

- OB1 多通道壓力／流量控制器
- BFS 流量感測器或 MPS 管內壓力感測器
- MUX WIRE 2/2 閥與控制器（或任一高速閥）
- 噴嘴、耐壓試劑瓶、接頭、管路與濾網
- 控制軟體或 UART 序列協定，並提供 C++、Python、MATLAB、LabVIEW 的 SDK
關鍵數字
- 注入精度可達 1%
- 單台最多 4 條獨立管線
- 分注範圍 nL～µL
導入效益
- 連續與數位分注自由切換
- 自動化且穩定、可重現
- 非接觸分注降低污染與樣品損傷
- 低到高黏度液體皆適用
- 回饋控制讓分注量長期一致
- 可客製，從原型到量產都有支援
- 使用手冊附滅菌與清潔流程
圖解：壓力回饋式 nL～µL 分注
耐壓試劑瓶
➔
OB1 多通道壓力控制器
➔
BFS 流量／MPS 壓力感測器
➔
2/2 高速閥（MUX WIRE）
➔
噴嘴
關鍵規格（選型參考）
| 產品 | 規格 |
|---|---|
| Elveflow OB1 壓力控制器 | 壓力範圍：200 mbar、2,000 mbar、8,000 mbar、-900～1,000 mbar、-900～6,000 mbar 1～4 個獨立通道；反應時間 10 ms 壓力控制精度 0.005–0.015%（依模組與應用條件） 可輸出 ramp、sine、square、triangle 或自訂波形；加購流量計可閉迴路控制流量 可用 C、Python、MATLAB、LabVIEW 或 Elveflow 軟體控制 |
| Elveflow BFS 科里奧流量計 | 量程 0.1–200 g/h、1–2,000 g/h、30–30,000 g/h 精度 0.2–2%（液體）、0.5%（氣體） 液體、氣體皆可量測（如水、油、酒精） 接頭 UNF 1/4-28 或 Swagelok |
| Elveflow MPS 壓力感測器（small） | 量程 70 mbar、340 mbar、1 bar、2 bar、7 bar 精度 0.2–2% FS；穩定時間 20 ms 內部容積 7.5 µL；接頭 10-32 螺紋附套圈 接液 PEEK、矽、氟矽橡膠密封 |
| Elveflow MUX Wire | 最多獨立或同時控制 8 個閥 閥切換時間 20 ms 內；內部體積 14 µL；接液 PEEK／FKM 閥型：高壓 6 bar、低壓 3 bar、小流量型；2 通或 3 通；常開或常閉 接頭 1/4-28 UNF |
數值取自子嘉產品頁；實際規格依型號、量程與氣體／液體而定，選型請洽子嘉。
