呼吸與維生系統測試
呼吸與維生系統測試：以雙向流量模擬呼吸
氧氣面罩、呼吸閥、供氧調節器與各類呼吸器，都需要在可重現的呼吸條件下測試阻力、流量與壓力反應。傳統用活塞式呼吸模擬機，體積大、波形調整不易。
- 適用產業：醫療器材、航太與航空維生系統、個人防護裝備（呼吸防護具）、學研生醫實驗室
- 應用領域：呼吸模擬、面罩與呼吸閥阻力測試、供氧調節器測試、正負壓洩漏測試
- 推薦產品：Alicat MCD 雙向氣體質量流量控制器、Alicat MCW Whisper 低壓損氣體質量流量控制器、Alicat MW Whisper 低壓損氣體質量流量計、Alicat P 數位壓力傳送器、Alicat PB 電池式攜帶型壓力計
挑戰：要同時控制吸氣與吐氣
呼吸是雙向、週期性的氣流。測試設備必須能依設定波形送氣，也能把氣抽回，同時記錄待測件兩側的流量與壓力，才能算出呼吸阻力與反應時間。

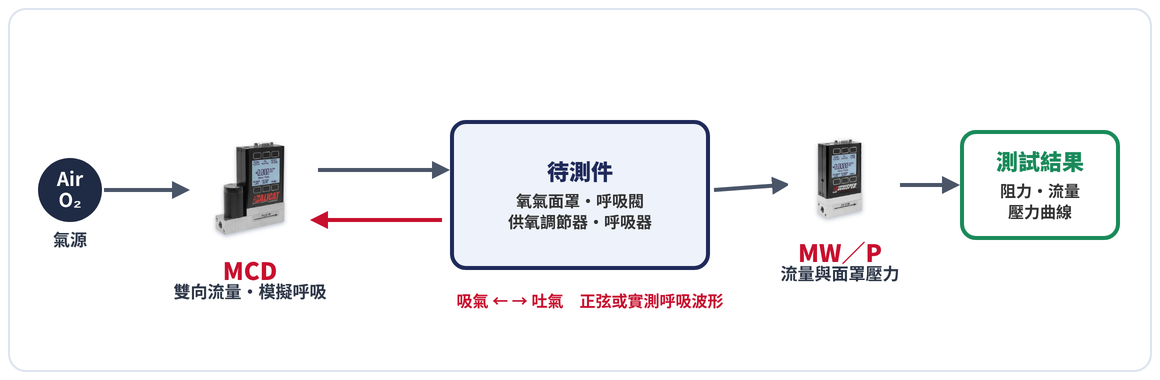

解決方案：一台 MCD 完成雙向流量
- MCD 雙向質量流量控制器以專用進氣閥與排氣閥，一台控制正向與反向流量，模擬吸氣與吐氣
- 設定值可由電腦依正弦或實測呼吸波形連續送出，反應 < 100 ms
- 低壓降需求選 MCDW（Whisper 版本），不額外增加呼吸阻力
- MW 低壓損質量流量計量測實際流量，P 壓力計或 PB 攜帶型壓力計記錄面罩壓力
同一套設備也可切換為壓力控制，用於面罩或呼吸袋的正負壓洩漏測試。
關鍵規格（選型參考）
| 項目 | 規格 |
|---|---|
| MCD 雙向控制器 | 雙向量程 ±0.5 SCCM～±3,000 SLPM F.S.；精度 ±0.8% 讀值；量程比 200:1；控制反應 < 100 ms |
| MW／MCW 低壓損 | 量程 0.5 SCCM～1,000 SLPM F.S.；壓降極低；MW 反應 10 ms |
| P／PB 壓力計 | 精度 ±0.25% F.S.（選配 ±0.125%）；重複性 0.08% F.S.；PB 電池約 18 小時 |
導入效益
- 波形可程式化，測試條件可重現
- 一台控制器取代活塞式呼吸機，體積小、易整合
- 流量、壓力、溫度同步記錄，方便出報告
- 同一平台可做流量測試與洩漏測試
選型提醒
- 依最大尖峰呼吸流量選量程（成人尖峰流量可達數百 SLPM）
- 使用純氧時，請事先告知以確認禁油清潔與材質
- 請提供待測件類型、測試標準與波形需求，子嘉協助配置
