氣相層析儀（GC）流量檢查：載氣與分流現場量測
氣相層析儀（GC）流量檢查：載氣與分流現場量測
用攜帶式質量流量計量測 GC 的分流出口與偵測器排氣，現場確認載氣流量是否正確。
- 適用產業：分析化學與檢測實驗室、石化與化工、製藥、食品與環境檢測
- 應用領域：GC 載氣流量查核、分流比確認、偵測器氣體流量檢查、儀器保養與驗證
- 推薦產品：Alicat MB 攜帶式高精度質量流量計、Alicat Whisper MWB 手持式低壓損流量計、Alicat M 氣體質量流量計、Alicat PCU 攜帶式氣體流量校正器
挑戰：流量不對，滯留時間就跑掉
- GC 的載氣流量與分流比，直接影響滯留時間、峰形與定量結果
- 儀器面板顯示的是設定值或內部估算值，管路洩漏、隔墊老化或閥件異常時，實際流量可能已經偏離
解決方案：在出口端量實際流量

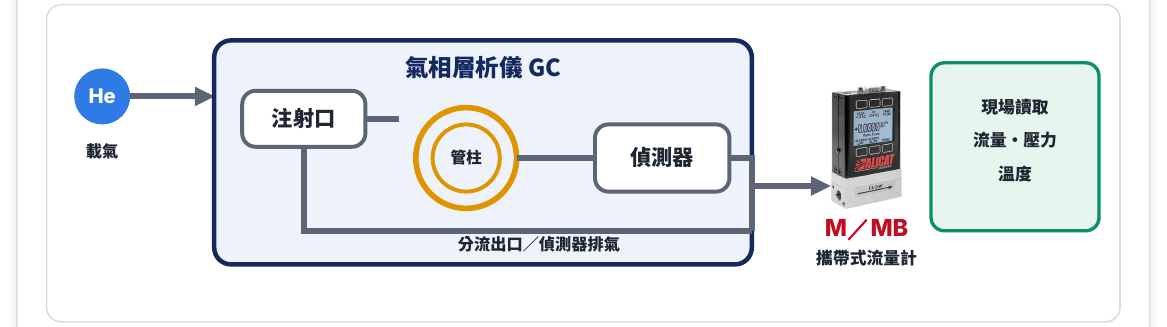

將攜帶式 M／MB 質量流量計接在分流出口或偵測器排氣口，量測實際流出的氣體流量，並與儀器設定值比較；同一台流量計可同時讀取流量、壓力與溫度。
流量計內建多種氣體校正，氦氣、氮氣、氫氣等載氣都能切換設定量測。
常見檢查點
| 檢查點 | 量測內容 | 用途 |
|---|---|---|
| 分流出口 | 分流流量 | 確認分流比 |
| 偵測器排氣 | 偵測器總流量 | 確認載氣與輔助氣 |
| 隔墊吹掃出口 | 吹掃流量 | 確認吹掃設定 |
關鍵規格（選型參考）
| 項目 | 規格 |
|---|---|
| M 質量流量計 | 量程比 0.01–100% FS 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) 同時顯示質量流量、體積流量、壓力與溫度 可選流量累計（TOT） 免暖機、免直管段 |
| Whisper 低壓損系列 | 適合接近大氣壓、幾乎沒有系統壓力的管路 最大入口壓力 45 psig 精度 ±(0.8% 讀值＋0.2% FS)，高精度選配 ±(0.4% 讀值＋0.2% FS) |
| 通訊介面 | 數位：RS-232／RS-485、Modbus RTU（可選 EtherCAT、EtherNet/IP、Profibus、DeviceNet、Modbus TCP/IP） 類比：0–5 Vdc、4–20 mA 等 |
導入效益
- 不必拆管路，就能確認實際流量
- 儀器驗證與定期保養有數據可記錄
- 排除故障時能快速判斷是流量問題還是管柱或偵測器問題
選型提醒
- 依分流與偵測器的最大流量選擇量程
- 使用氫氣作載氣時，量測前請確認排氣處理與現場安全
- 需要攜帶到多台儀器巡檢時，建議選擇電池供電的 MB 或手持式 MWB
